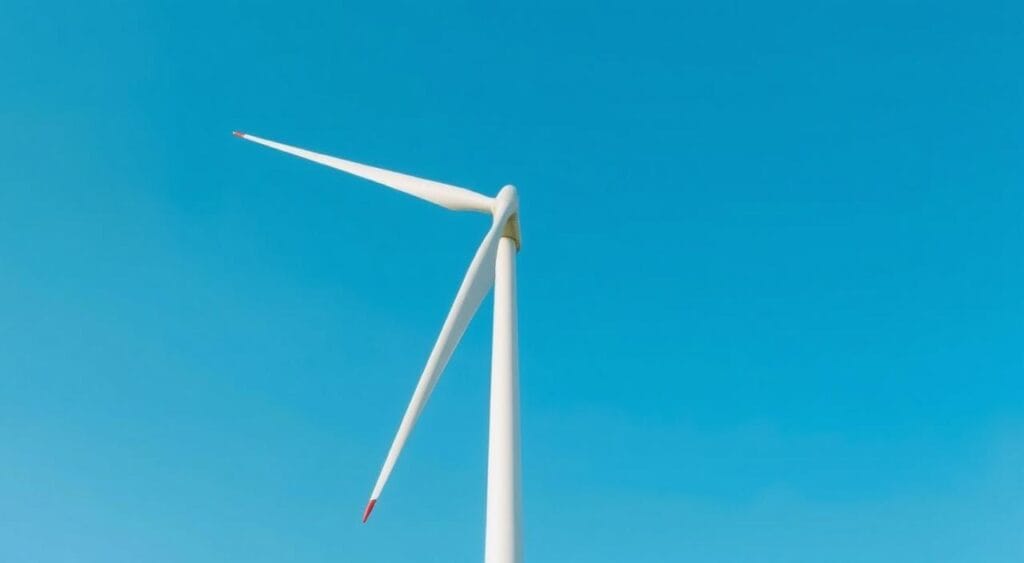

Qual o tamanho da hélice da torre eólica: comprimento médio em metros

Neste guia introdutório explicamos, de forma direta, o que se entende por hélice em uma turbina eólica: conjunto de pás...

Neste guia introdutório explicamos, de forma direta, o que se entende por hélice em uma turbina eólica: conjunto de pás ligadas ao rotor (hub) na torre que captam o vento e iniciam a conversão em eletricidade.

Atualmente, projetos comerciais apresentam pás entre cerca de 70 e 120+ metros de comprimento. Marcas e modelos recentes mostram marcos acima de 100 m, como Haliade‑X (107 m), SG 14‑222 (108 m) e V236 (115,5 m).

No onshore, comprimentos típicos ficam abaixo de ~80–90 metros; no offshore, quase sempre acima de 100 m por conta de ventos mais constantes e maior escala.

É importante diferenciar comprimento da pá e diâmetro do rotor — este é aproximadamente o dobro da pá — e relacionar ambos à área varrida (A = πR²), que determina a energia captada.

À medida que as pás crescem, torre, eixo e gerador são dimensionados para suportar maiores cargas, mantendo segurança e disponibilidade operacional.

O que este artigo aborda:

• Visão geral: energia eólica como fonte de energia renovável no Brasil hoje
• Dimensões em metros: pás, rotor e torre — referências atuais do mercado
• Comprimento das pás
• Diâmetro do rotor
• Altura da torre
• Exemplos e impactos de projeto
• Como o tamanho das pás influencia a produção de energia
• Área varrida e energia cinética dos ventos
• Limite físico e perdas reais
• Velocidade, constância e controles
• qual o tamanho da hélice da torre eólica: médias por aplicação e tendência de crescimento
• Onshore comerciais
• Offshore de última geração
• Tipos de turbinas: eixo horizontal vs. eixo vertical e efeitos no tamanho
• Eixo horizontal tripá: padrão de parques eólicos
• Eixo vertical (Savonius, Darrieus): aplicações menores
• Onshore vs. offshore: ventos, ancoragem e por que as hélices marítimas são maiores
• Profundidade e ancoragem
• Ventos marítimos mais fortes e consistentes
• Custos, operação e conexão à rede
• Contexto brasileiro: potencial eólico, regiões líderes e capacidade instalada
• Norte e Nordeste como polos produtivos
• Capacidade atual e projeção até 2028
• Componentes que permitem pás maiores: do rotor à nacele e caixa multiplicadora
• Pás e materiais
• Rotor, nacele e gearbox
• Integração com a rede e sistemas isolados: impacto do porte da turbina
• Parques conectados à rede: subestações e transmissão
• Sistemas isolados e híbridos: quando hélices menores fazem sentido
• Planejamento de instalação: vento local, topografia e curva de potência
• Medições e posicionamento
• Mitos e erros comuns sobre “hélice maior sempre gera mais”
• Conclusão
• FAQ
• Qual o comprimento médio das pás (hélices) de turbinas eólicas modernas?
• Como o diâmetro do rotor afeta a geração de energia?
• O que é a Lei de Betz e por que ela importa?
• Quais são as diferenças entre turbinas de eixo horizontal e eixo vertical?
• Por que as pás offshore são geralmente maiores que as onshore?
• Quais componentes permitem o aumento do comprimento das pás?
• Como a velocidade e constância do vento influenciam a eficiência?
• Em que contexto hélices menores são preferíveis?
• Como a altura da torre afeta a captação de vento?
• Quais são alguns exemplos reais de pás grandes no mercado?
• O que considerar ao planejar a instalação de turbinas em um parque eólico?
• Quais são os limites de ancoragem para instalações offshore fixas?
• Como o crescimento da potência afeta custos e logística?
• Qual o papel do Brasil no cenário eólico atual?
• Existe mito de que "hélice maior sempre gera mais"?

Visão geral: energia eólica como fonte de energia renovável no Brasil hoje

A energia eólica já é peça-chave na transformação da matriz elétrica brasileira. Cresceu em capacidade e em participação na produção de eletricidade, reduzindo a dependência de combustíveis fósseis.

A Abeeólica projeta 44,78 GW de capacidade instalada até 2028, sinalizando expansão acelerada. Esse aumento amplia a geração e fortalece a diversidade da matriz.

O Nordeste lidera em potencial eólico, com destaque para Rio Grande do Norte, Bahia e Ceará. Nessas regiões, os ventos são mais constantes e há infraestrutura para escoamento.

Em parques eólicos, a produção segue para subestações que elevam a tensão e conectam à rede elétrica. A escolha do sítio avalia velocidade e constância dos ventos, fatores cruciais para viabilidade técnica e econômica.

• Onshore e offshore têm requisitos distintos para instalação e dimensões das máquinas.
• Benefícios: redução de emissões e diversificação da oferta de energia.
• Cadeia local crescente em fabricação, logística e operação e manutenção.

Dimensões em metros: pás, rotor e torre — referências atuais do mercado

Medidas físicas de pás, rotor e torre determinam capacidade e aplicação de cada aerogerador.

Comprimento das pás

Pás modernas podem passar de 100 metros. No mercado onshore, comprimentos típicos giram entre 60 e 90 metros.

No offshore, máquinas usam lâminas acima de 100 metros comprimento para aumentar a produção por unidade.

Diâmetro do rotor

O diâmetro do rotor varia hoje de cerca de 20 a 170 metros. Esse intervalo define a área varrida e a energia cinética dos ventos captada.

Altura da torre

Torres já superam 200 metros em projetos de grande escala. Alturas maiores suportam ventos mais fortes e melhor capacidade de geração.

Exemplos e impactos de projeto

Modelos notáveis: Haliade‑X (pás ~107 m, altura total ~248 m), SG 14‑222 (108 m), V164 (80 m) e V236 (115,5 m).

Blades maiores aumentam cargas aerodinâmicas, exigem materiais avançados e criam restrições de transporte. Controles de pitch e yaw permitem operar pás longas com segurança.

• Medidas-chave: comprimento de pá, diâmetro do rotor e altura da torre.
• Onshore vs offshore: escolha do tamanho equilibra produção, custo e logística.
• Impacto técnico: eixo, gerador e estrutura acompanham o aumento de escala.

Como o tamanho das pás influencia a produção de energia

O diâmetro do rotor determina a área varrida e, portanto, a quantidade de energia disponível no fluxo de ar. A área aumenta com A = πR², então pequenas variações no raio elevam muito o potencial de captação.

Área varrida e energia cinética dos ventos

A potência extraível cresce com a energia cinética do ar e com o cubo da velocidade do vento. Isso significa que locais com vento ligeiramente mais rápido rendem bem mais geração por máquina.

Limite físico e perdas reais

A Lei de Betz fixa um teto teórico de 59,3% da energia disponível. Na prática, perdas mecânicas e eletromecânicas entre pás, rotor, gearbox e gerador reduzem esse aproveitamento.

Velocidade, constância e controles

Controle de pitch e yaw ajusta inclinação e orientação para manter maior eficiência e segurança. Turbulência e mudança de direção reduzem rendimento e aumentam cargas dinâmicas.

• Aumentar o diâmetro aumenta a captação, mas eleva forças e exige materiais e controles avançados.
• A produção energia depende da curva de potência da turbina e do perfil local de ventos.
• Maior diâmetro é especialmente vantajoso offshore, onde há vento constante e espaço para máquinas grandes.

qual o tamanho da hélice da torre eólica: médias por aplicação e tendência de crescimento

Escolher o comprimento das lâminas envolve análise técnica, custos e logística. Projetos buscam maximizar produção e reduzir custo por MWh.

Onshore comerciais

No ambiente terrestre, fabricantes costumam oferecer pás entre ~60 e 80+ metros, dependendo do sítio e da via de transporte.

Restrição de estradas, pontes e topografia limita lâminas muito longas. Isso afeta o projeto da turbina e o custo de instalação.

Offshore de última geração

Em alto-mar, turbina eólica admite pás acima de 100 m — hoje comuns entre 100 e 116 metros — para aproveitar ventos fortes e constantes.

Máquinas maiores aumentam fator de capacidade e reduzem LCOE ao diluir CAPEX por unidade de energia gerada.

• Tendências: materiais híbridos e melhorias no blade tip design.
• Decisões consideram ruído e shadow flicker.
• O&M offshore exige navios e janelas climáticas; onshore tem logística mais simples.
• Tamanhos médios influenciam potência unitária e layout de parques eólicos.

Tipos de turbinas: eixo horizontal vs. eixo vertical e efeitos no tamanho

Existem dois tipos principais de rotores em projetos comerciais e cada escolha altera o porte das pás, a montagem e o custo do gerador. A decisão impacta diretamente o diâmetro viável do rotor e a altura total da torre.

Eixo horizontal tripá: padrão de parques eólicos

O eixo horizontal tripá domina parques por oferecer maior eficiência e estabilidade em grande escala. Esse tipo permite pás longas e diâmetros amplos, elevando a produção por unidade.

O controle de yaw ajusta a orientação ao vento, reduzindo cargas e maximizando energia. A padronização também reduz riscos estruturais e facilita montagem em série.

Eixo vertical (Savonius, Darrieus): aplicações menores

Rotores de eixo vertical, como Savonius e Darrieus, funcionam bem em ventos fracos e em locais urbanos ou instalações de menor porte. Savonius tem eficiência próxima a 20% e Darrieus chega a ~40% em condições ideais.

Esses modelos exigem menos controle direcional e podem ser mais simples de manter. Contudo, limitações de eficiência e escalabilidade dificultam seu uso em projetos utilitários.

• Diferença estrutural: horizontais suportam pás maiores; verticais têm menor raio.
• Custos: fabricação e O&M tendem a ser menores em modelos verticais para baixa potência.
• Escalabilidade: o eixo horizontal é mais adequado quando o objetivo é energia em larga escala.

Onshore vs. offshore: ventos, ancoragem e por que as hélices marítimas são maiores

Comparar instalações em terra e no mar mostra diferenças claras em vento, fundação e custo. Essas diferenças explicam por que máquinas marítimas alcançam maior escala e produção.

Profundidade e ancoragem

Bases fixas são viáveis economicamente até cerca de 50 m de profundidade. Acima disso, plataformas flutuantes se tornam a opção prática para alcançar locais com melhores ventos.

Ventos marítimos mais fortes e consistentes

Ventos fortes e constantes no mar elevam o fator de capacidade. Isso permite usar pás e rotores maiores, aumentando a energia captada por unidade.

Custos, operação e conexão à rede

Offshore demanda CAPEX e OPEX maiores por conta da logística, instalação e necessidade de navios especializados. Onshore tem vantagem na proximidade da rede elétrica e em operações mais simples na torre e no eixo.

• Subestações offshore e cabos submarinos aumentam a complexidade da integração com a rede.
• Manutenção depende de janelas climáticas e equipes no mar; isso eleva custos.
• Impactos ambientais e sociais variam e influenciam licenciamento e escolha do local.

Contexto brasileiro: potencial eólico, regiões líderes e capacidade instalada

O Brasil já possui regiões com alto potencial eólico que moldam investimentos e políticas públicas.

Norte e Nordeste como polos produtivos

O Nordeste concentra os maiores produtores: Rio Grande do Norte, Bahia e Ceará. Ventos regulares e relevo favorável ajudam na construção de grandes parques eólicos.

Além do recurso natural, linhas de transmissão e subestações próximas aceleram a conexão com a rede.

Capacidade atual e projeção até 2028

A Abeeólica projeta 44,78 GW de capacidade no país até 2028. Esse crescimento amplia a geração energia e reduz custos médios por MWh.

• Leilões e políticas públicas impulsionaram a instalação de usinas e parques.
• Cadena produtiva local gera empregos e agrega valor regional.
• Sinergias com solar tornam a matriz mais resiliente e flexível.
• Desafios: licenciamento ambiental, conexão à rede e expansão da transmissão.
• Oportunidades: repowering e hibridização de usinas para aumentar eficiência.

Componentes que permitem pás maiores: do rotor à nacele e caixa multiplicadora

Inovações em materiais e sistemas permitem aumentar o comprimento das lâminas mantendo rigidez e leveza.

Pás e materiais

As pás usam resinas epóxi ou poliéster reforçadas com fibra de vidro, carbono ou aramida. Esses compósitos combinam baixa massa e alta rigidez.

Pesquisas testam madeira laminada e chapas de aço ultrafinas para reduzir custo e melhorar sustentabilidade. Há avanços em materiais recicláveis no ciclo de vida.

Rotor, nacele e gearbox

O rotor transfere torque das pás ao eixo principal; hubs podem passar de 33 t em máquinas maiores.

A nacele abriga gearbox, gerador e sistemas de yaw e hidráulico; seu peso chega a ~111 t em projetos de ponta.

• Gearbox multiplica rotações: eixo de baixa (15–60 rpm) para alta (1.000–3.000 rpm) do gerador.
• Pás maiores exigem rolamentos, freios e controles de pitch robustos para gerenciar cargas e fadiga.
• A integração entre torre e nacele distribui forças em eventos extremos, viabilizando o salto de escala.

Integração com a rede e sistemas isolados: impacto do porte da turbina

A conexão elétrica define como a energia gerada pela turbina chega ao consumidor. O porte das máquinas altera topologia, proteção e custo de ligação.

Parques conectados à rede: subestações e transmissão

Em parques eólicos, coletores agrupam a produção e levam até a subestação elevadora. Lá a tensão sobe para linhas de transmissão que integram a rede elétrica.

Qualidade de eletricidade exige controle de fator de potência, harmônicos e proteção sincronizada. O porte das unidades influencia a escolha de relés, seccionadores e do gerador de referência para despacho.

Sistemas isolados e híbridos: quando hélices menores fazem sentido

Em sistemas isolados, a energia pode ser armazenada em baterias e tratada por inversores. Muitos geradores produzem corrente contínua que precisa ser convertida para corrente alternada compatível com a rede local.

Microrredes híbridas (eólico + solar + baterias ou diesel) beneficiam hélices menores por menor demanda, logística mais simples e manutenção reduzida.

• Arquitetura típica: coletores → subestação → linha de transmissão.
• Sistemas isolados usam inversores para corrente contínua → alternada.
• Porte da turbina afeta proteção, despacho e custos de conexão.

Planejamento de instalação: vento local, topografia e curva de potência

O planejamento começa com uma campanha anemométrica que quantifica velocidade e regime de ventos no sítio. Dados confiáveis embasam a curva de potência e as estimativas de geração anual.

Medições e posicionamento

Instalam‑se torres de medição com anemômetros (copos ou ultrassônicos) por pelo menos 12 meses. Isso reduz viés sazonal e permite validar a velocidade média e a distribuição de frequência.

Birutas e sensores de direção vento orientam o sistema de yaw para manter o rotor perpendicular ao vento, maximizando captura e minimizando cargas no eixo.

• Micro‑siting: distância entre máquinas evita sombreamento aerodinâmico e perda de produção.
• Topografia e rugosidade alteram perfil vertical; obstáculos aumentam turbulência.
• Altura do hub deve seguir o shear local para aproveitar velocidades maiores a poucos metros acima do solo.
• AEP é estimada combinando curva de potência do fabricante com o regime de ventos medido.
• Logística: acesso, fundação e restrições ambientais e de ruído influenciam o layout e o cronograma de instalação.

Mitos e erros comuns sobre “hélice maior sempre gera mais”

A crença de que maior automaticamente significa mais energia merece revisão técnica. Há casos em que lâminas longas aumentam a produção. Mas isso só vale quando o projeto combina o regime de ventos com a curva de potência da turbina.

Limites físicos importam: a Lei de Betz fixa um teto teórico de 59,3% da energia disponível. Perdas mecânicas e elétricas reduzem ainda mais a captura da energia cinética dos ventos.

Diâmetros maiores geram cargas estruturais e exigem controles de pitch e yaw robustos. Se mal dimensionadas, as pás aumentam fadiga, reduzindo disponibilidade e produção.

• Pás só rendem mais quando o sítio tem ventos adequados e bom projeto de engenharia.
• Em áreas urbanas ou com ventos fracos, dois tipos de rotor menores podem ser mais eficientes.
• Transporte, ruído e licenciamento frequentemente impedem hélices gigantes no onshore.
• Escolher entre eixo horizontal e eixo vertical envolve trade‑offs de eficiência, custo e aplicação.

Conclusão prática: faça estudos anemométricos e simulações antes de aumentar o rotor. O tamanho ótimo é resultado de engenharia, não de suposição.

Conclusão

Para fechar, é útil resumir como dimensões e projeto influenciam a geração nas turbinas modernas. Pás entre ~60 e 120+ metros e rotores maiores elevam a área varrida e o potencial de energia, desde que o sítio entregue vento adequado.

Decisões técnicas e de logística determinam rendimento e eletricidade entregue. Projetos offshore tendem a usar comprimentos maiores, aproveitando ventos constantes e ganhos de escala.

No Brasil, a expansão prevista até 2028 fortalece a energia renovável e cria oportunidades para parques e integração com a rede. Materiais avançados e planejamento anemométrico seguem sendo cruciais.

O tamanho ideal maximiza valor no contexto do projeto: não é apenas aumentar metros, mas alinhar engenharia, custo e recurso para obter a melhor fonte energia renovável.
